芯片设计制造全流程揭秘：从概念到成品

标题：芯片设计制造全流程揭秘：从概念到成品

一、芯片设计：从创意到蓝图

芯片设计是整个制造流程的起点，它将软件程序转化为硬件电路。这一过程涉及多个阶段，包括需求分析、架构设计、电路设计、仿真验证等。

二、流片验证：从蓝图到现实

流片是芯片设计完成后，将设计转化为实际芯片的过程。这一步骤通常需要选择合适的晶圆代工厂，完成晶圆的加工、封装和测试。流片验证是确保芯片性能和可靠性的关键环节。

三、工艺节点与封装：影响芯片性能的关键因素

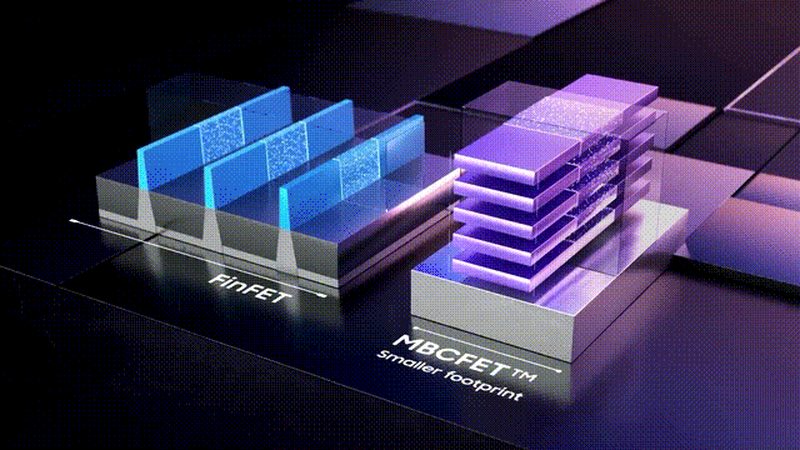

工艺节点决定了芯片的集成度和性能。随着工艺节点的不断进步，芯片的尺寸越来越小，性能越来越强。封装则是将芯片与外部世界连接的桥梁，它影响着芯片的散热、电气性能和可靠性。

四、供应链安全：保障芯片生产的稳定供应

供应链安全是芯片制造的重要保障。从原材料采购、晶圆加工、封装测试到最终产品交付，每一个环节都需确保供应链的稳定和安全。

五、质量与认证：确保芯片的可靠性与合规性

芯片的质量和认证是决定其能否进入市场的重要标准。GB/T 4937质量合规标准、AEC-Q100/Q101车规认证等级等都是芯片质量的重要参考。

总结：芯片设计制造全流程是一个复杂而严谨的过程，每一个环节都至关重要。从设计到制造，从工艺到封装，从质量到认证，每一个环节都需要严格的把控和专业的技术支持。
